Несмотря на эти ограничения и то, что базовой топологией сетей FDDI является кольцо, звездообразные варианты также имеют право на жизнь, допустимы и комбинации этих топологий. В пределах одного здания подключение целесообразно делать через концентратор, отдельные же здания объединяются по схеме кольцо. К кольцу FDDI могут также легко подключаться и субсети Token Ring (через мост или маршрутизатор).

Концентраторы бывают двух типов: DAS и SAS. Такие приборы повышают надежность сети, так как не вынуждают сеть при отключении отдельного прибора переходить в аварийный режим обхода. Применение концентраторов снижает и стоимость подключения к FDDI. Концентраторы могут помочь при создании небольших групповых субсетей, предназначенных для решения специфических задач (например, CAD, CAM или обработка изображений).

Новым устройством, используемым в FDDI-узлах, являются межузловые процессоры (internetwork nodal processor - INP), которые являются развитием идей front end processor (FEP). INP, благодаря модульности, может помочь пользователю адаптироваться к изменениям, постоянно происходящим в сетях, где он работает. INP может выполнять функции многопротокольного моста или маршрутизатора. Управление FDDI-оборудованием производится с помощью протокола SNMP и базы данных MIB. Предусмотрены некоторые дополнительные диагностические средства, которые выявляют не только аппаратные сбои, но и некоторые программные ошибки. Применение мостов для объединения FDDI-сетей позволяет обеспечить высокую степень сетевой безопасности и решить многие топологические проблемы, снять ограничения с предельного числа DAS-подключений (

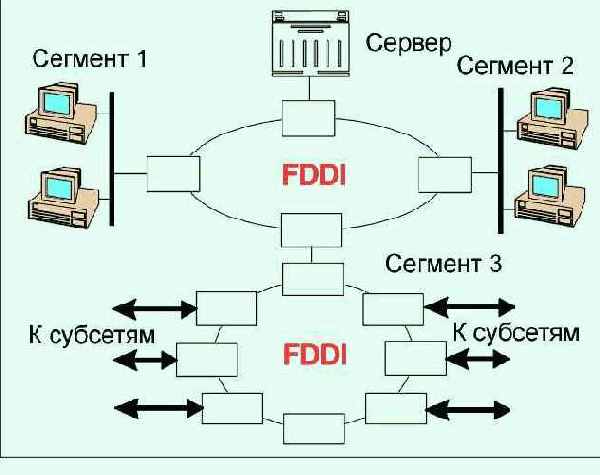

На Рисунок 4.1.6.7 показан пример использования сети FDDI для доступа нескольких субсетей к общему серверу без взаимного влияния потоков данных. Сегменты 1 и 2 представляют собой субсети Ethernet (10 Мбит/с). Учитывая то, что FDDI имеет пропускную способность 100 Мбит/с, даже при подключении 10 субсетей взаимовлияние их будет практически отсутствовать. Два кольца FDDI, показанные на Рисунок 4.1.6.7, могут быть объединены друг с другом через мост или маршрутизатор.Сетям FDDI благодаря маркерному доступу не знакомы столкновения в том виде, в каком они существуют в Ethernet и это дает им определенное преимущество перед сетями равного быстродействия, например перед быстрым Ethernet (также 100 МГц). Существует версия FDDI приспособленная для передачи мультимедийной информации. Возможна реализация FDDI на скрученных парах проводов.
